操作臺和熔膠系統採用分體式設計，使用靈活
注膠壓力大小可通過面板壓力調節閥進行調節
可選配多段壓力控制系統，注膠壓力控制更精確
注膠系統各部件採用模組化設計，維修及保養方便快速
自診功能和各種故障報警
三段控溫，膠缸、膠管和膠槍均可獨立控制
定時加熱、超溫報警和自動停止加熱功能
工作保護採用雙手操作按鈕、光柵
產品頂出裝置，方便取出產品
運用範圍
側式低壓注膠系列, 給予多模穴與滑塊機構的模具較大的運用空間，適用於各式低壓熱熔膠成型樹脂對產品注膠包封。制程壓力低（0-6MPa），不會損傷零部件，無化學反應，成型快速，冷卻即成型，成型後產品具有絕緣與防水等性能。廣泛應用於：電池、感測器、線圈、線束、連接器、PCBA等精密敏感電子元器件的封裝與保護。
產品規格
設備尺寸/重量 | 970 mm x 970 mm x 1700 mm / 325 kg |
佔地面積 | 970 mm x 1700 mm |
工作檯面離地高度 | 840 mm |
包裝尺寸/重量 | 1010 mm x 990 mm x 1850 mm / 365 kg |
溶膠系統與數量 | MT-05-1000 x 1 |
自動加料系統 | 選配 |
最大注膠量 | 5.8 g / RPM |
注膠槍型號與角度 | LPMS-G10 x 1 / 36.4°或90° |
注膠管編號與數量 | LPMS-H12J x 1 |
輸入電壓 | 200-240VAC / 1 Phase / 50 HZ |
溫控分區 | 3 |
溫度範圍 | 室溫至250℃ |
最大功率 | 4.5 Kw |
馬達功率 | 120 W |
最低工作氣壓 | 0.5 MPa |
用氣量 | 0.1m3 / min |
合模方式 | 氣缸 |
合模力 | 最大1.2 T |
合模行程 | 125 mm |
脫模方式 | 氣缸 |
脫模力 | 980 N |
脫模行程 | 10 mm |
控制系統 | 7 ”人機介面， PLC控制 |
安全保護 | 光柵 |
標準模具尺寸 | 230 mm x 120 mm x 150 mm / 25 kg |
模具最大尺寸 | 300 mm x 200 mm x 150 mm |
可注塑產品設計最大尺寸 | 60 mm x 50 mm x 18 mm |
低壓注塑機和模具外型尺寸圖

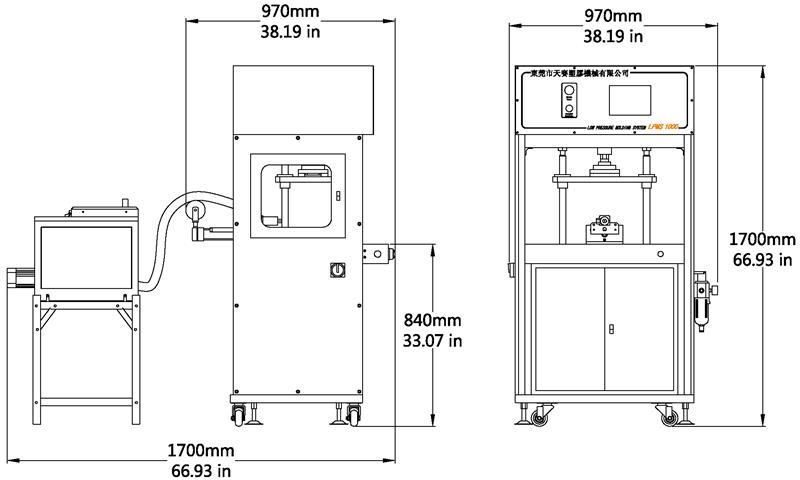

低壓注膠機機外形尺寸

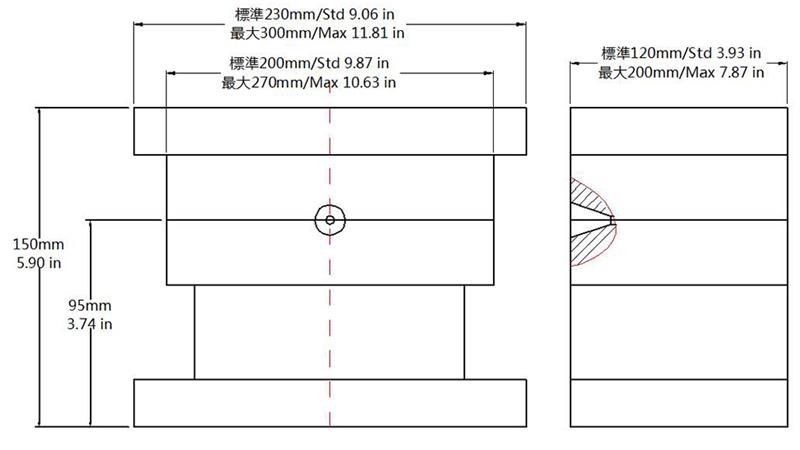

低壓注塑模具外形尺寸
